ER430  高電圧シーケンサ

ER430 高電圧シーケンサ
ER430 高電圧シーケンサ
  • 設定電圧、±3000 V、150 μA
  • 4チャンネルの高電圧出力
  • 4出力モード
  • 電圧、電流をモニター
  • シリアル通信
  • 外部装置のトリガー機能付





ER430 シーケンサは4チャンネルの高電圧パワーサプライです。当初マイクロチップ電気泳動用として設計されましたが、エレクトロキネティック・クロマトグラフィーや電気浸透 (EOF) を応用したマイクロリアクターなどの電源ソースとしても利用されています。

電圧電流をモニターしますので、マイクロチップ流路に生ずる空気泡やチャネルに生ずる障害などで起こるトラブルを捉えます。出力電圧のフィードバックコントロールによって、正確で安定した測定条件が確保できます。またプログラム式ロジック出力から外部装置をコントロールします。

出力設定用の Sequencer ソフトウェアは大変使い易く、マイクロチップに付加する電圧レベルのシーケンススケジュールの作成も簡単です。また高電圧装置を安全に操作するためのインターロック機能が付いています。

装置のコントロールはUSBを介しRS232シリアルプロコルとしてユーザが作成するソフトウェアで、またはLabVIEW, Connect、WinWedge、HyperTerminal 等のパッケージを使っても行えます。

付属のケーブルでET225 Micronit チップ電気泳動プラットフォームに接続、またはEC230 高電圧ケーブルを使えば他の装置とも接続できます。

研究分野

アプリケーションノート

引用文献

  • Monitoring of nitrite, nitrate, chloride and sulfate in environmental samples using electrophoresis microchips coupled with contactless conductivity detection.   Camilla Benevides Freitas, Roger Cardoso Moreira, Maria Gizelda de Oliveira Tavares and Wendell K. T. Coltro.   Talanta 147, 335–341, 2016.  DOI: 10.1016/j.talanta.2015.09.075
  • Variability of microchip capillary electrophoresis with conductivity detection.   Ratna Tantra, Kenneth Robinson, Aneta Sikora.   Electrophoresis, 2013.   DOI: 10.1002/elps.201300175
  • μTAS (micro total analysis systems) for the high-throughput measurement of nanomaterial solubility.   R Tantra, J Jarman.   Journal of Physics: Conference Series, 429, 012011, 2013.   DOI: 10.1088/1742-6596/429/1/012011
  • High-voltage power supplies to capillary and microchip electrophoresis.   Lucas Blanes, Wendell Karlos Tomazelli Coltro, Renata Mayumi Saito, Amanda Van Gramberg, Claudimir Lucio do Lago, Philip Doble.  Electrophoresis, 2012. DOI: 10.1002/elps.201100490
  • Avaliação da repetibilidade analítica do processo de injeção eletrocinética no modo “gated” em microssistemas eletroforéticos.  Roger Cardoso Moreira, Gerson Francisco Duarte Junior, Wendell K. T. Coltro.   III Workshop em Microfluidica, 2013 (pdf, 6.4 MB)

Photos[ click on the thumbnails below to view large images ]

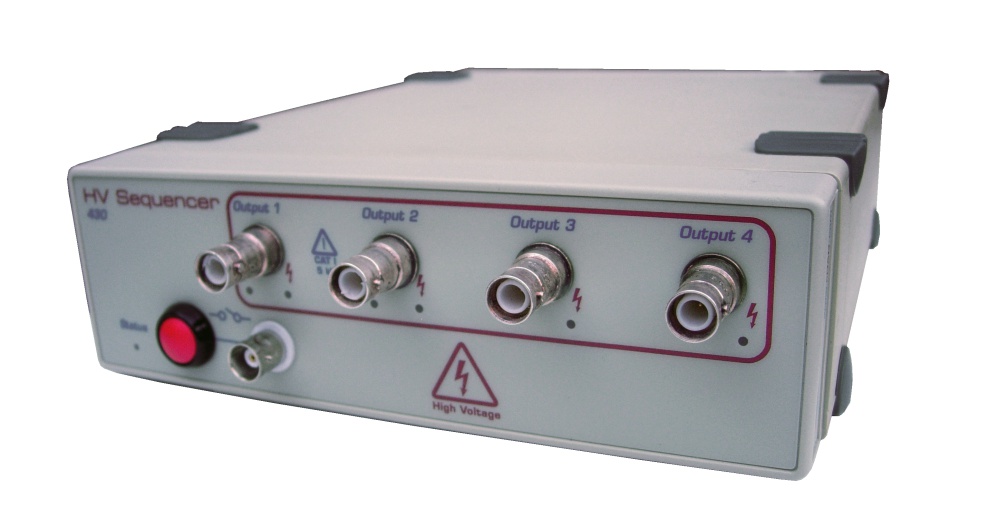

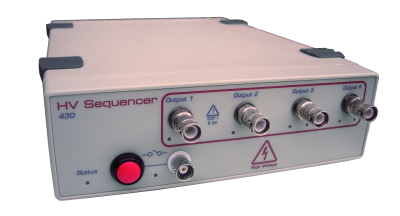

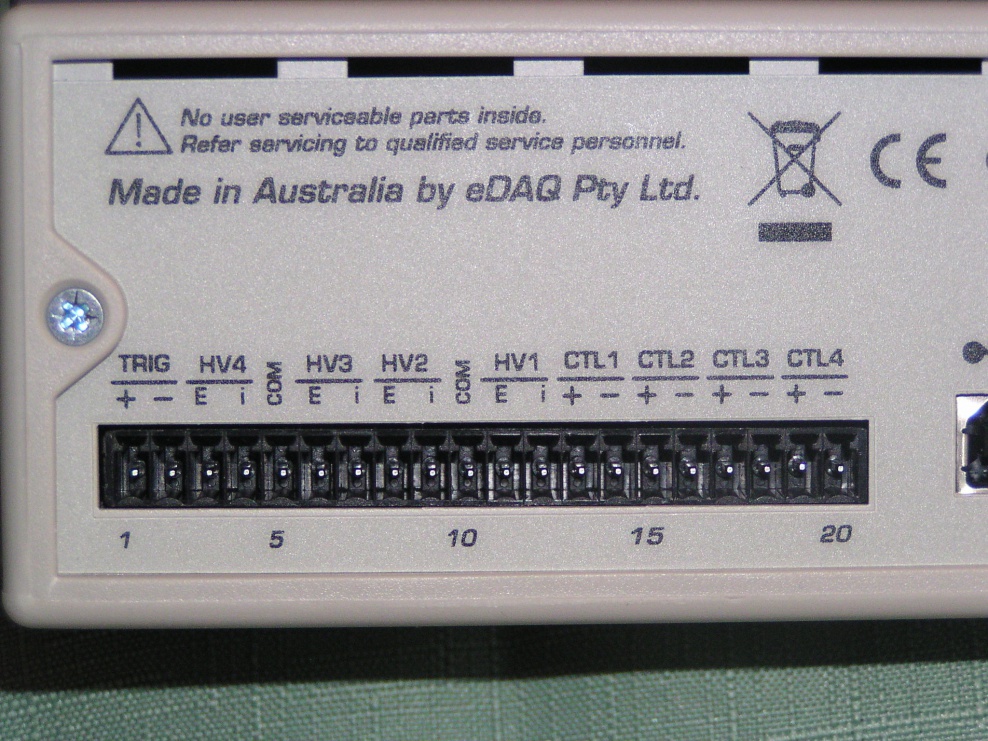

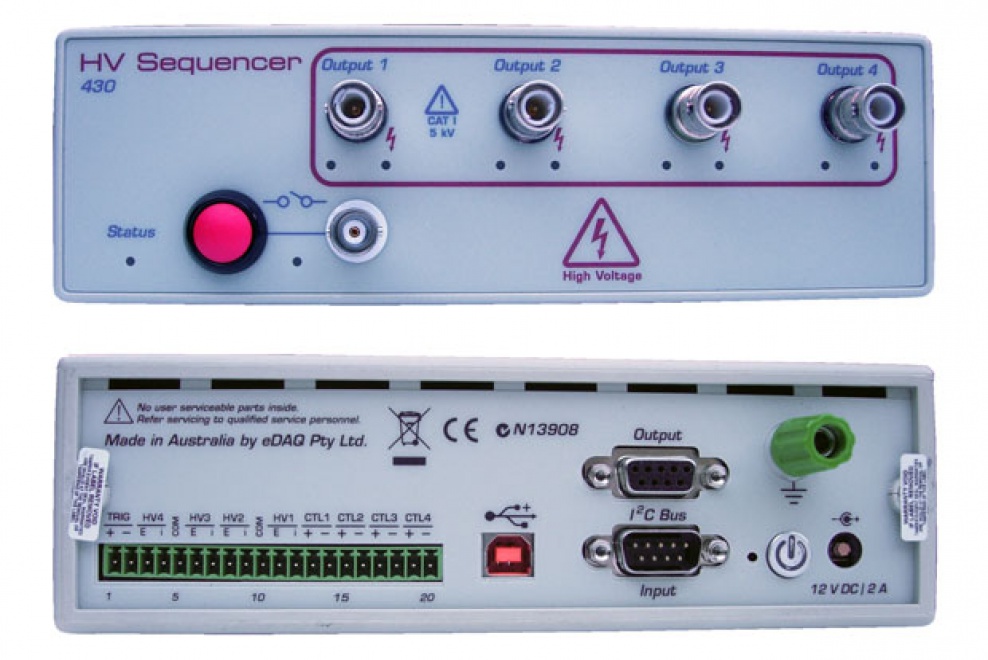

Front and back Programmable logic outputs on the rear panel Front angle

Videos

HV Sequencer to Trigger PowerChrom software in Microchip Electrophoresis

A procedure for Microchip Electrophoresis with C4D


View more related videos on the Screencast Training Videos Wiki


  • 高電圧出力数:4、 SHV コネクター
  • 最大電圧: ±3 kV /ch
  • 最大電流: 150 µA /ch
  • セーフティーインターロック: 接点リレー、BNC コネクター
  • 出力モード:  OC:開回路
                      SC:グランドにショート(カレントメータ)
                      HiZ:高インピーダンスボルトメータ
                      SetV:電圧設定
