C4D 非接触電導度測定

eDAQでは静電結合による非接触型電導度検出器(C4D)を開発し、キャピラリー電気泳動(CE)、 マイクロチップ電気泳動イオンクロマトグラフィー (IC)フローインジェクション分析 等の検出器として販売しています。

C4D 装置には別売のヘッドステージが必要です。使用目的に対応する C4D ヘッドステージをお使いください。



非接触電導度の基本原理

図-1C4D では作用(トランスミッター)電極を使ってサンプル領域に高電圧の高周波数電磁波で励起し、それに対応して減衰する交流波をレシーバ電極で捉えます。

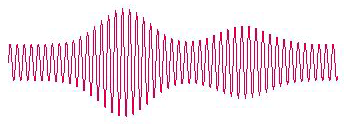

図-2受け取るシグナルの大きさはサンプルの電導度に相関します。

図-3受信した交流波を復調し、DCアナログ電圧シグナルに変換して記録します。



サンプルイオンが検出ゾーンを通過すると、それ特有の総体的な電導度が示します。この電導度シグナルを連続的にモニターすると、ピーク群が生じ、ピークの面積(または高さ)はサンプルイオンの濃度に比例します。このシグナルは標準的なクロマトグラムに似たプロセスを表します。

C4Dの電極はサンプルには直接接触していません。 従って、電極はサンプルから電気的に絶縁(電気泳動の検出には理想的)されており、電極がコンタミする心配もありません。
キャピラリー電気泳動の大部分の検体はイオン基を有し、最小限のサンプル調整で機能するC4Dシステムは “普遍的” な検出器として優れた威力を発揮します。この検出器を可視UV吸光度計や蛍光検出器と並列して使用することも可能です。


C4D 非接触電導度装置の製品群

C4D 装置には別売のヘッドステージが必要です。使用目的に対応する C4D ヘッドステージをお使いください。

ER225 C4D Data System ER225 C4D データシステム  データ収録、解析用PowerChrom ソフトウェアが付属

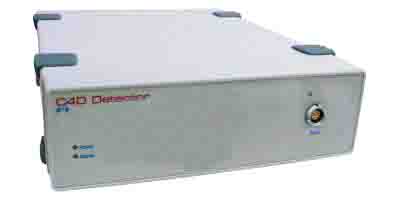

ER815 C4D 検出器 一般の収録装置が利用できます。

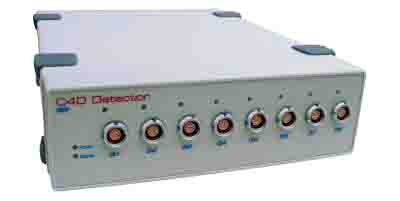

ER825 C4D マルチチャンネル検出器 最大8箇所のキャピラリーチューブ類の電導度を測定します。カラムの評価に便利です。

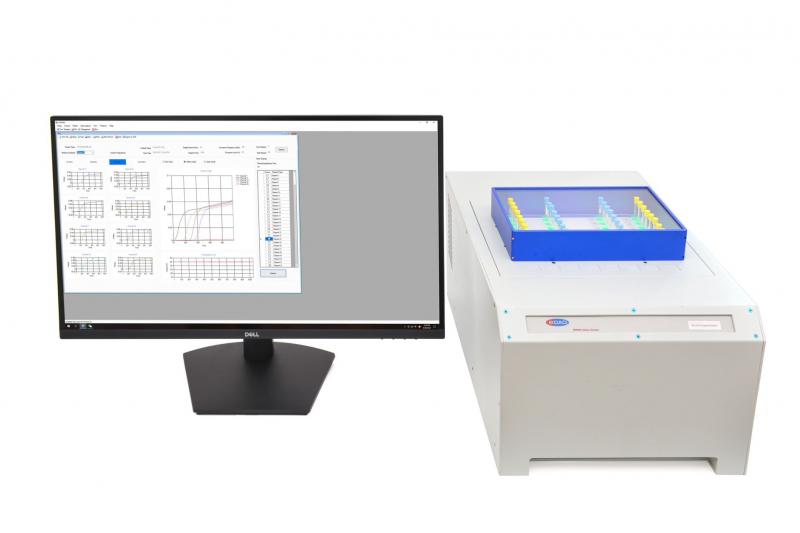

ER832 CellStatz 微生物増殖アナライザー オンラインで微生物の増殖を自動的にモニターする32チャンネルのC4Dシステムです。専用のCellStatzソフトウェアを使用します。
EA025 C4D ヘッドステージアダプター ER825 の内部アダプター
C4DSPL カスタムメイド- C4D カスタムメイド向けの非接触電導度検出器です。
ER818 8連非接触電導度システムl  ピペットチップや毛細管内溶液の電導度を測定する8チャンネルの検出器

C4D ヘッドステージ

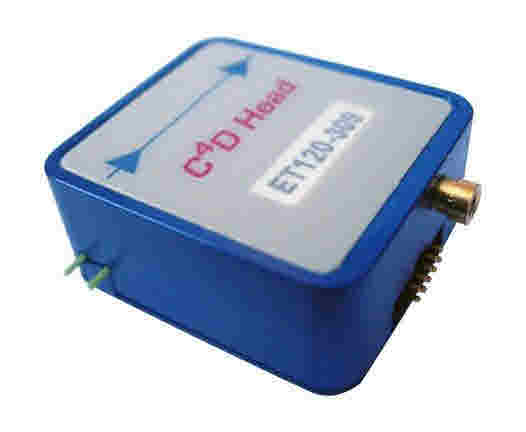

ET120 Capillary Headstage 365 micro m ET120 キャピラリーヘッドステージ 365µm OD 外径 365 µm のキャピラリーチューブ接続用
ET120-150 Capillary Headstage 150 micro m ET120-150 キャピラリーヘッドステージ 150µm OD 外径 150 µm のキャピラリーチューブ接続用

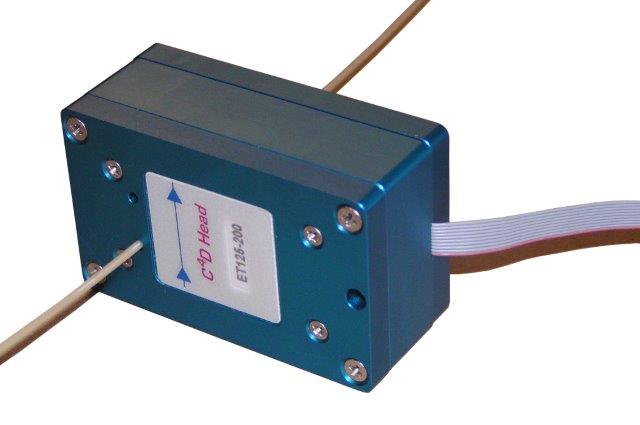

ET120-150 Capillary Headstage 150 micro m ET125 チューブヘッドステージ チューブ外径 1/16 インチ (1.59 mm) 用、他の外径も指定可能です。
ET130 IC/HPLC C4D ヘッドステージ  イオンクロマトグラフやフローインジェクション分析向け
ET131 カスタマイズ C4D ヘッドステージ ユーザの測定目的に適う仕様に設定

C4D マイクロフルイディックチップ・プラットフォーム

ET225 ET225 マイクロチップ電気泳動プラットフォーム

Micronit  ET145-4/ET190-2 マイクロフルイディックチップ 用

ET121 マイクロチップC4D電極内臓プラットフォーム 市販のガラス製、プラスチック製マイクロ流路チップにも対応

C4D マイクロチップ電気泳動装置

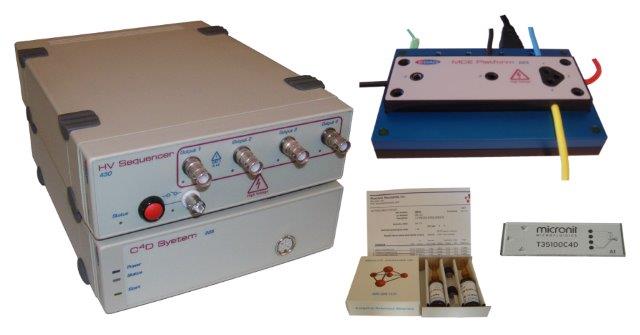

ER455 Quad HV Supply MCE System Bundle ER455 マイクロチップ電気泳動システム マイクロチップ電気泳動コンプリートシステム

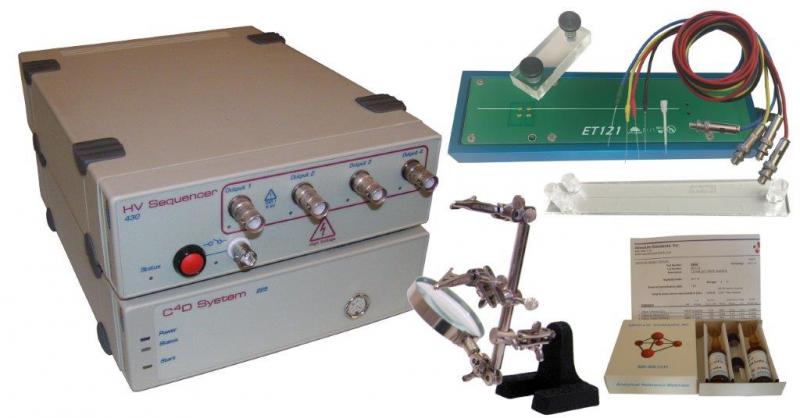

ER490 多目的マイクロチップ電気泳動システム プラットフォームにC4D電極を装着したマイクロチップ電気泳動システム
ER230 High Voltage Sequencer ER430 高電圧シーケンサ  マイクロチップ電気泳動用の高電圧パワーサプライ
ET145-4 45mm CE Microchip Kit ET145-4 Micronit マイクロチップキット、45mm、4枚入 C4D 電極を装着した Micronit マイクロフルイディックチップ、 標準タイプ
ET190-2 Micronit マイクロチップキット、90mm、2枚

C4D 電極を装着した Micronit マイクロフルイディックチップ、 ロングタイプ

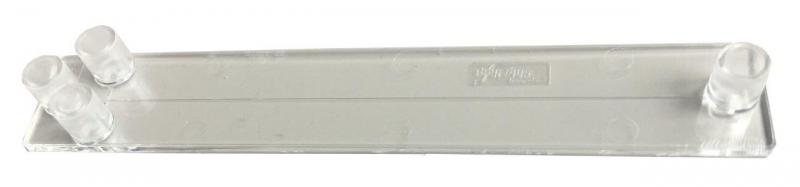

ET195-2 Zeonorマイクロ流体チップ

ET121 C4Dプラットフォーム用のマイクロチップ、2個/組

EC20 Standard Test Solutions for C4D Applications EC20 C4D 標準液セット C4D 電気泳動測定用標準液セット
