振動

e-corder と Chart ソフトウェアを使ってバイブレーションセンサーの振動が連続的に記録できます。 e-corder に対応する様々な種類のセンサーが発売されています。センサーにより、e-corder入力に直接接続できるタイプと、シグナルコンディショナーが必要なタイプがあります。

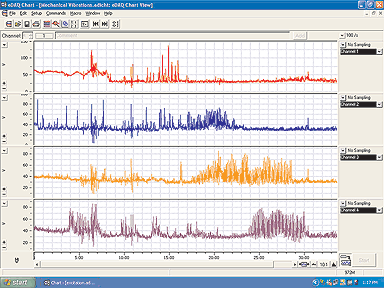

スラリーポンプの４種類の振動シグナルを Chartソフトウェア で記録した例。

加速度計などのシンプルなセンサーでは、対象物の動きに直接相関するシグナルが得られます。これらのセンサーでは、記録可能な振動の上限周波数が約20kHz（e-corderの周波数幅）に限定されます。Chartのスペクトラムコマンドを使えば、選択範囲のパワースペクトル（FFT)を表示します。 可聴周波数帯域の振動であれは、コンピュータのスピーカから再生できます。

非接触光ファイバープローブなどの振動センサーは、振動の周波数に比例するアナログ信号を出力します。 このタイプのセンサーの上限周波数（数百ヘルツになる場合も）は、e-corder に接続する測定器で決まります。.

振動センサーのメーカ:

• PCB Piezotronics
• Kistler
• MTI Instruments
• Direct Industry
• GlobalSpec

免責事項: 本ページの紹介した市販メーカの製品は情報提供の目的で記載したもので、推奨や品質を保証するものではありません。
